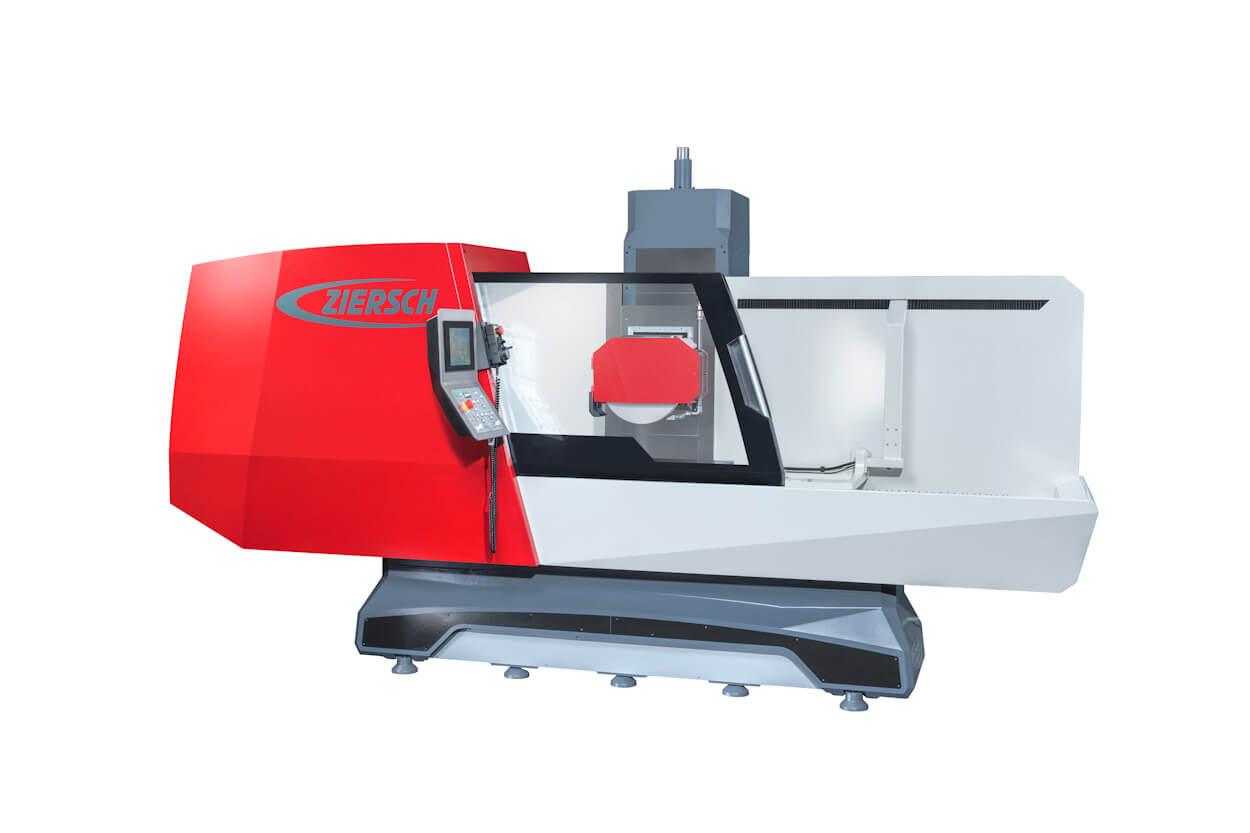

ZIERSCH typoszereg Z

Szlifierki do płaszczyzn - ZIERSCH

  • Komfortowe, proste w obsłudze sterowanie  Z-Control
  • Automatyczna kompensacja tarczy szlifierskiej po procesie diamentowania.
  • W pełni automatyczne cykle szlifierskie oraz cykle diamentowania tarczy szlifierskiej .
  • Cykle szlifierskie:

      - Szlifowanie na płasko
      - Szlifowanie wgłębne
      - Zgrubne / Wykańczające / Wyiskrzanie
  • Prosta obsługa dzięki dotykowemu panelowi
  • Duży 10,4“- wyświetlacz
  • Kółko ręczne, sterownie osią pionową i poprzeczną, możliwość ustawienia dwóch zakresów  0,001 oraz 0,01 mm

  • Specyfikacja cz.1
  • Specyfikacja cz.2
  • Wyposażenie

Model maszyny



Z 24

Z 48

Z 510

Powierzchnia szlifowania

mm

400 x 250

800 x 500

1.000 x 600

Ruch poprzeczny

mm

220

450

550

Przesuw stołu roboczego

mm

600

1.200

1.400

Dystans stołu od środka wrzeciona

mm

540

600

600

Wielkość płyty magnetycznej

mm

400 x 200

800 x 400

1.000 x 500

Obciążenie stołu z płytą magnetyczną

kg

250

700

1.000

Prędkość stołu (napęd hydrauliczny)

mm/ min

1.000 - 30.000

1.000 - 30.000

1.000 - 30.000

Prędkość ruchu poprzecznego

mm/ min

0,01 - 2.000

0,01 - 2.000

0,01 - 2.000

Prędkość ruchu pionowego

mm/ min

0,001 - 1.500

0,001 - 1.500

0,001 - 1.500

Wymiar tarczy szlifierskiej

mm

250 x 38 x 50,8

400 x 50 x 127

400 x 80 x 127

Sinik wrzeciona

KW

3,7

11

11

Zakres obrotów wrzeciona

min-1

1.000 - 4.500

1.000 - 3.000

1.000 - 3.000

Wymiary maszyny - dł./szer./wys.

mm

3.050 x 2.050 x 2.300

4.350 x 2.420 x 2.380

4.800 x 2.400 x 2.500

Masa maszyny (ca.)

kg

2.900

6.660

7.500

Model maszyny



Z 612

Z 715

Powierzchnia szlifowania

mm

1.200 x 700

1.500 x 800

Ruch poprzeczny

mm

650

750

Przesuw stołu roboczego

mm

1.600

1.900

Dystans stołu od środka wrzeciona

mm

600

600

Wielkość płyty magnetycznej

mm

1.200 x 600

1.500 x 700

Obciążenie stołu z płytą magnetyczną

kg

1.300

1.600

Prędkość stołu (napęd hydrauliczny)

mm/ min

1.000 - 30.000

1.000 - 30.000

Prędkość ruchu poprzecznego

mm/ min

0,01 - 2.000

0,01 - 2.000

Prędkość ruchu pionowego

mm/ min

0,001 - 1.500

0,001 - 1.500

Wymiar tarczy szlifierskiej

mm

400 x 80 x 127

400 x 80 x 127

Sinik wrzeciona

KW

11

11

Zakres obrotów wrzeciona

min-1

1.000 - 3.000

1.000 - 3.000

Wymiary maszyny - dł./szer./wys.

mm

5.160 x 2.720 x 2.380

5.750 x 2.850 x 2.650

Masa maszyny (ca.)

kg

8.340

9.300

·        Solidna konstrukcja żeliwna wszystkich elementów maszyny

·        Duża masa maszyny dla zachowania wysokiej sztywności

·        Wstępnie napięte śruby w osi pionowej i poprzecznej (Bosch Rexroth) dla zachowania dużej precyzji

·        Skrobane podwójne prowadnice w kształcie litery V w osi X zapewniają wysoki poziom tłumienia drgań i najlepszą jakość szlifowanej powierzchni detali

·        Hydrauliczny napęd stołu z agregatem chłodniczym zapewniający uzyskanie wysokiej jakości powierzchni detalu po szlifowaniu

·        Elektromechaniczny przesuw poziomy oraz pionowy z przekładnią śrubowo toczną

·        Bezpośredni system pomiarowy w osi pionowej  firmy Heidenhain zapewniający wysoką precyzję pozycjonowania

·        Przetwornik obrotów silnika w osi poprzecznej

·        Bezobsługowy układ chłodziwa z filtrem bibułowym o pojemności do 500 l i
2-barowa pompa ciśnieniowa zapewniają efektywne chłodzenia i płukanie

·        Filtr magnetyczny zapewnia wstępne oczyszczenie chłodziwa

·        Płynna regulacja obrotów wrzeciona

·        Napięcie: 400 Volt, 3 fazy, 50 Hz

·        Wrzeciono szlifierskie oddzielone od silnika sprzęgłem w celu ograniczenia wpływu ciepła emitowanego przez silnik na wrzeciono szlifierskie.

·        Zachowanie stałej prędkości obwodowej w całym obszarze używanych tarczy szlifierskiej dla zapewnienie wysokiej jakości powierzchni. Regulacja obrotów wrzeciona szlifierskiego. (vkonstant)

·        Łożyska toczne we wrzecionie szlifierskim gwarantują długą żywotność maszyny.

·        Oświetlenie maszyny LED

·        W celu uzyskania wysokiej dokładności oraz jakości powierzchni obrabianej system do obciągania tarczy szlifierskiej został umieszczony na stole maszynowym poza stołem magnetycznym maszyny. System umożliwia zamocowanie 3 diamentów.

·        Stół magnetyczny elektro-permanent (Producent SAV ) ze zintegrowaną zmianą biegunów do rozmagnesowania oraz regulacji siły mocowania

·        Siła mocowania ustawiana na 8 poziomach (pierwszy poziom 30%)

·        Stół impulsowy nie emituje ciepła w przez to jego praca nie wpływa na rozszerzalność cieplną szlifowanego detalu

·        System centralnego smarowania w osi x

·        Częściowa zabudowa maszyny z drzwiami przesuwnymi oraz drzwiami serwisowymi

·        Przygotowanie maszyny do zainstalowania odciągu mgły olejowej, średnica podłączenia  = 200 mm
