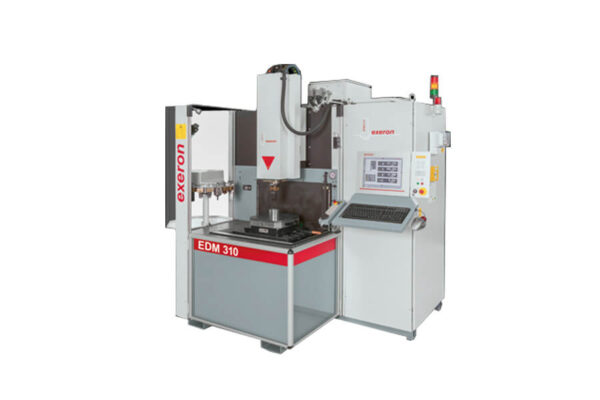

Elektrodrążarki wgłębne

Opis:


Model EDM 310 MF 30 EDM 312 MF 30 EDM 313 MF 30
Przejazdy X x Y x Z 350 x 270 x 270 mm 450 x 300 x 300 mm 620 x 420 x 400 mm
Powierzchnia stołu 550 x 350 mm 820 x 400 mm 1 000 x 600 mm
Wymiary zbiornika 770 x 520 mm 900 x 520 mm 1 070 x 670 mm
Odstęp stół/pinola   min./max 160/430 mm 150/450 mm 160/560 mm
Masa elektrody max. 25 kg 30/150 kg 50/250 kg
Masa detalu obrabianego max. 500 kg 800 kg 1 500 kg
Wysokość napełnienia 300 mm 295 mm 400 mm
Wymiary maszyny 2 040 x 1 600 x 2 670 mm 2 160 x 2 000 x 2 610 mm 2 530 x 2 470 x 2 520 mm
Prąd generatora 60 A 60 A 60 A/120 A
Parametry przyłącza 400 V, Ds, 50 (60) Hz 400 V, Ds, 50 (60) Hz 400 V, Ds, 50 (60) Hz
Pobór mocy bez agregatu chłodniczego 7 kVA 7 kVA 9 kVA/12 kVA

Model EDM 314 MF 30 EDM 316 MF 30 EDM 316 XXL MF 30
Przejazdy X x Y x Z 900 x 700 x 450 mm 1 500 x 1 180 x 800 mm 2 000 x 1 180 x 800 mm
Powierzchnia stołu 1 150 x 850 mm 1 750 x 1 350 mm 2 500 x 1 350 mm
Wymiary zbiornika 1 200 x 900 mm 1 800 x 1 400 mm 2 550 x 1 400 mm
Odstęp stół/pinola   min./max 260/710 mm 220/1020 mm 220/1020 mm
Masa elektrody max. 50/500 kg 50/500 kg 50/500 kg
Masa detalu obrabianego max. 3 000 kg 8 000 kg 8 000 kg
Wysokość napełnienia 500 mm 750 mm 750 mm
Wymiary maszyny 2 210 x 3 450 x 3 250 mm 2 710 x 4 760 x 4 150 mm 2 710 x 6 070 x 4 150 mm
Prąd generatora 60 A/120 A 120 A 120 A
Parametry przyłącza 400 V, Ds, 50 (60) Hz 400 V, Ds, 50 Hz 400 V, Ds, 50 (60) Hz
Pobór mocy bez agregatu chłodniczego 10 kVA/12 kVA 19 kVA 19 kVA
