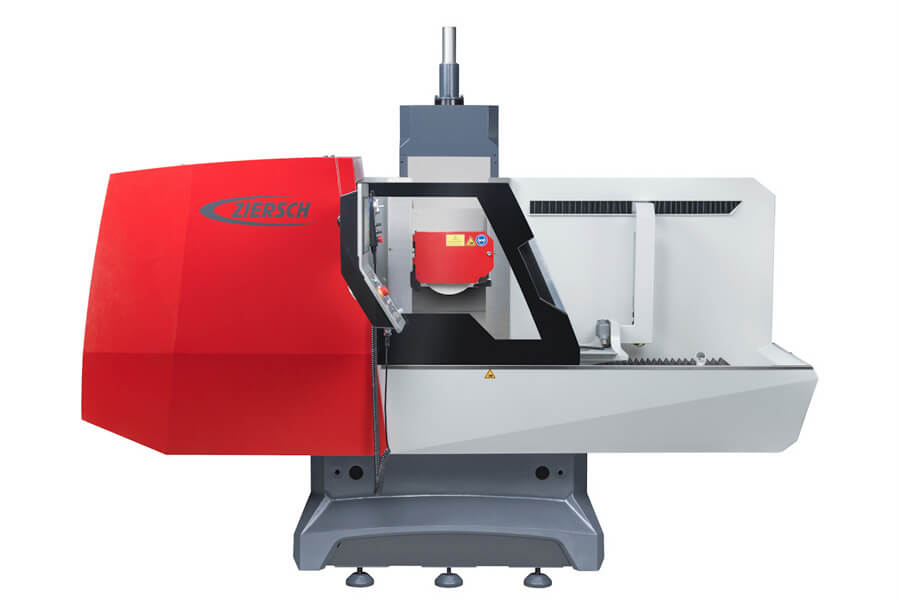

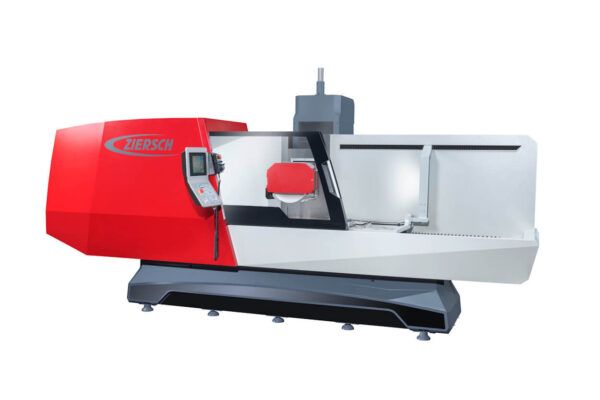

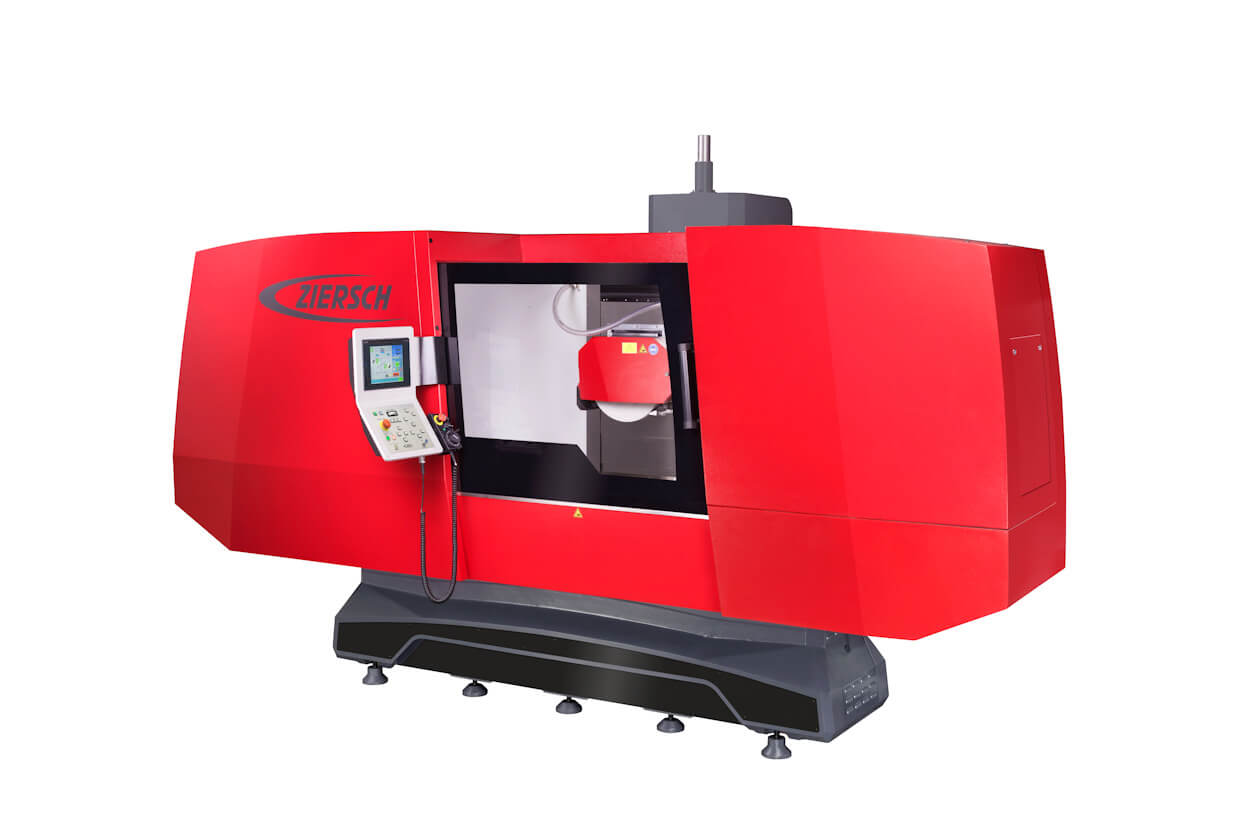

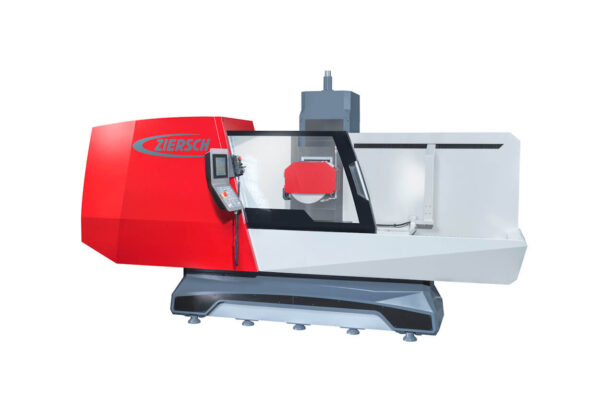

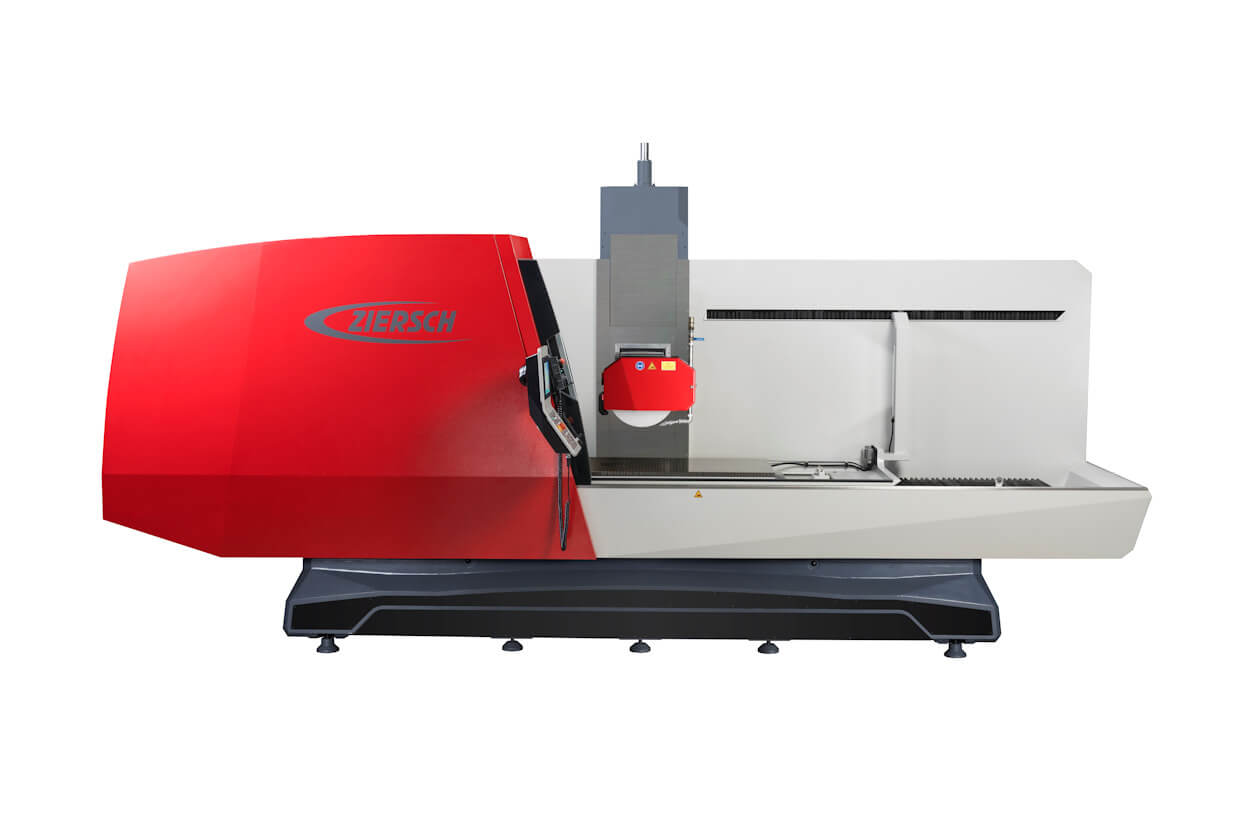

Szlifierki do płaszczyzn

Opis:


Typ maszyny Z 24 Z 35 Z 48 Z 510 Z 612 Z 715
Zakres szlifowania mm 400 x 250 500 x 350 800 x 500 1.000 x 600 1.200 x 700 1.500 x 800
Ruch poprzeczny mm 220 330 450 550 650 750
Ruch wzdłużny mm 600 720 1.200 1.400 1.600 1.900
Odległość stół/środek wrzeciona mm 540 540 600 600 600 600
Wymiary płyty magnetycznej mm 400 x 200 500 x 300 800 x 400 1.000 x 500 1.200 x 600 1.500 x 700
Obciążenie stołu wraz z płytą kg 250 500 700 1.000 1.300 1.600
Posuw osi wzdłużnej mm/ min 1.000 - 30.000 1.000 - 30.000 1.000 - 30.000 1.000 - 30.000 1.000 - 30.000 1.000 - 30.000
Posuw osi poprzecznej mm/ min 0,01 - 2.000 0,01 - 2.000 0,01 - 2.000 0,01 - 2.000 0,01 - 2.000 0,01 - 2.000
Posuw osi pionowej mm/ min 0,001 - 1.500 0,001 - 1.500 0,001 - 1.500 0,001 - 1.500 0,001 - 1.500 0,001 - 1.500
Wymiary ściernicy mm 250 x 38 x 50,8 250 x 38 x 50,8 400 x 50 x 127 400 x 80 x 127 400 x 80 x 127 400 x 80 x 127
Moc wrzeciona KW 3,7 5,5 11 11 11 11
Zakres regulacji prędkości obr. min-1 1.000 - 4.500 1.000 - 4.500 1.000 - 3.000 1.000 - 3.000 1.000 - 3.000 1.000 - 3.000
Wymiary maszyny [L x B x H(max)] mm 3.050 x 2.050 x 2.510 3.037 x 2.447 x 2.508 4.420 x 2.320 x 2.740 4.740 x 2.480 x 2.740 5.140 x 2.840 x 2.740 5.730 x 3.040 x 2.740
Machine weight (approx.) kg 2.900 3.100 6.660 7.500 8.340 9.300
